GL200系列

熱插拔卡片式IO緊湊小巧

GL200系列IO系統作為聯誠刀片式IO系統,模塊種類豐富,包含16/32通道數字量輸入模塊(源+漏)、16/32通道數字量輸出模塊(源/漏);4/8通道模擬量輸入模塊(電壓+電流)、4/8通道模擬量輸出模塊(電壓/電流),分辨率達到16位;溫度測量模塊(熱電阻/熱電偶),分辨率達到24位。

小巧、便利、快捷、分布式產品設計是未來自動化發展的趨勢,刀片式IO模塊,以極小巧的外形設計,大大減小控制系統尺寸,安裝方便,穩定可靠,廣泛應用于工控各行各業,在給客戶帶來便利的同時,以微秒級的通道信號采集周期,解決現場側信號檢測反饋實時性,系統決策及時響應。高分辨率的設計,為系統算法提供可靠的現場真實數據。

  • EtherCAT
  • Modbus TCP
  • Profinet I/O
  • Ethernet/IP
  • Modbus RTU
  • CANopen
  • OPC UA Server
  • MQTT
PLC IO模塊GL200
PLC IO模塊GL200
PLC IO模塊GL200
GL200-DI模塊
模塊類型:數字量輸入模塊
通道數量:16/32
觸點類型:晶體管、源/漏型
ON/OFF響應時間:≤0.5ms
隔離方式:光電隔離,隔離耐壓≥3KVrms
GL200-DQ模塊
模塊類型:數字量輸出模塊
通道數量:16/32
觸點類型:晶體管(源/漏型)、繼電器型
ON/OFF響應時間:≤0.5ms
隔離方式:光電隔離,隔離耐壓≥3KVrms
GL200-AI模塊
模塊類型:模擬量輸入模塊
通道數量:4/8通道電壓/電流輸入
輸入電壓范圍:±10V、±5V、0~10V、0~5V
電流輸入范圍:4~20mA、0~20mA
隔離方式:光電隔離,隔離耐壓≥3KVrms
GL200-AQ模塊
模塊類型:模擬量輸出
通道數量:4/8電流/電壓輸出
輸出電壓范圍:0~10V
輸出電流范圍:4~20mA、0~20mA
輸出精度:電壓±0.1%F.S
GL200-TC模塊
模塊類型:溫度測量模塊
通道數量:4
傳感器類型:熱電偶 K、J、E、B、N、R、S、T
分辨率:24 位
精度(常溫 25℃):(±0.15%F.S)±2℃
GL200-RTD模塊
模塊類型:溫度測量模塊
通道數量:4
傳感器類型:熱電阻PT100、PT1000
分辨率:24位
精度(常溫25℃)<0.1%F.S

規格參數

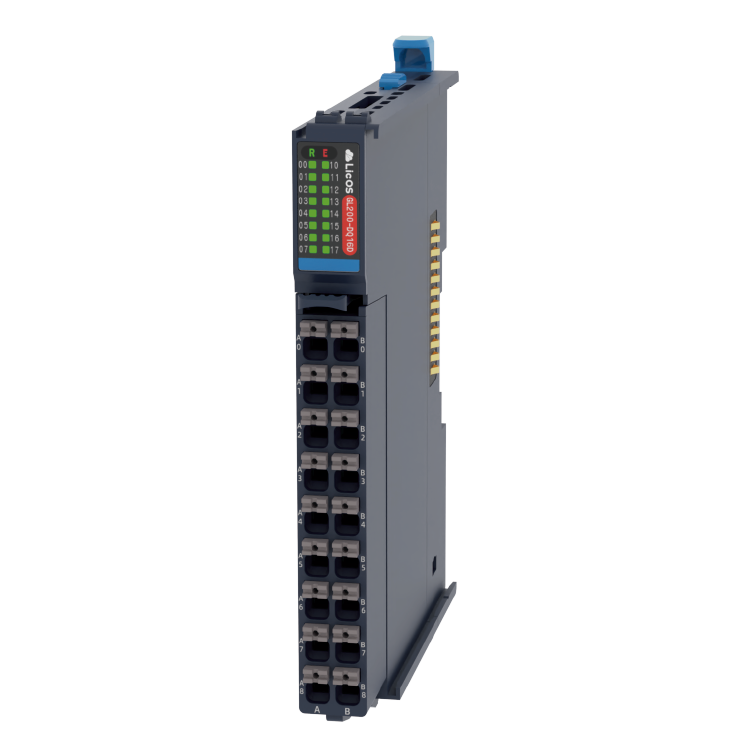

GL200系列數字量輸出模塊
產品型號GL200-DQ16DGL200-DQ16S
訂貨號2003020820030205
常規
產品迭代第五代第五代
供電電源背板電源(模塊電源)5V DC (4.75V DC~5.25V DC)5V DC (4.75V DC~5.25V DC)
端子電源(負載電源)24V DC (20.4V DC~28.8V DC)24V DC (20.4V DC~28.8V DC)
尺寸(W x H x D )mm12 *105 *8512 *105 *85
重量74g74g
運行/儲存溫度-20℃~55℃/-40℃~70℃-20℃~55℃/-40℃~70℃
相對濕度10%~90%RH ,無凝露10%~90%RH ,無凝露
防護等級IP20IP20
海拔3000m以下3000m以下
認證信息CE 認證CE 認證
技術參數
模塊類型數字量輸出數字量輸出
通道數量1616
通道類型晶體管,漏型晶體管,源型
電壓等級24V DC (20.4V DC~28.8V DC)24V DC (20.4V DC~28.8V DC)
模塊功耗5VDC/70mA5VDC/70mA
電流消耗//
濾波時間//
電壓輸出范圍24V DC ±10% (21.6V DC ~26.4V DC)24V DC ±10% (21.6V DC ~26.4V DC)
負載電流0.5A/點,4A/模塊0.5A/點,4A/模塊
硬件響應時間ON100us100us
OFF100us100us
隔離方式每個通道光電隔離,隔離耐壓≥3KVrms每個通道光電隔離,隔離耐壓≥3KVrms
診斷LED1x運行,1x故障,16x通道指示1x運行,1x故障,16x通道指示
過載保護支持支持
24V電源防反接支持支持
熱插拔支持支持
軟件參數
通道邏輯電平配置不支持不支持
獨立的通道使能配置不支持不支持
診斷上報功能配置支持支持
停機模式下輸出不刷新,輸入在safeop支持刷新輸出不刷新,輸入在safeop支持刷新
I/O刷新方式自由運行刷新(保留同步刷新)自由運行刷新(保留同步刷新)
IO映射支持按位訪問、按字節訪問、按字訪問,三種IO映射方式支持按位訪問、按字節訪問、按字訪問,三種IO映射方式
GL200系列溫度測量模塊
產品型號GL200-RTD4GL200-TC4
訂貨號2003042020030422
常規
產品迭代第五代第五代
供電電源背板電源(模塊電源)5V DC (4.75V DC~5.25V DC)5V DC (4.75V DC~5.25V DC)
端子電源(負載電源)24V DC (20.4V DC~28.8V DC)24V DC (20.4V DC~28.8V DC)
尺寸(W x H x D )mm12 *105 *8512 *105 *85
重量73g72g
運行/儲存溫度-20℃~55℃/-40℃~70℃-20℃~55℃/-40℃~70℃
相對濕度10%~90%RH,無凝露10%~90%RH,無凝露
防護等級IP20IP20
海拔3000m以下3000m以下
認證信息CE認證CE認證
技術參數
模塊類型溫度測量模塊溫度測量模塊
通道數量44
分辨率2424
顯示靈敏度0.1℃,0.1℉0.1℃,0.1℉
輸入端子熱電阻熱電偶
傳感器類型PT100,PT1000K,J,E,B,N,R,S,T
補償方式/內部冷端補償
精度(常溫25℃)<0.1%F.S<0.1%F.S
精度(常溫-20℃~55℃)<0.3%F.S<0.3%F.S
隔離方式I/O端子與電源之間隔離,通道之間隔離I/O端子與電源之間隔離,通道之間隔離
診斷方式超限檢測,斷線檢測超限檢測,斷線檢測
診斷LED運行、故障、通信指示;信號輸入指示運行、故障、通信指示;信號輸入指示
24V 電源防反接支持支持
熱插拔支持支持
軟件參數
軟件輸入濾波時間/1~100s 可配置
診斷上報功能配置支持支持
超限檢測支持支持
峰值保持支持支持
I/O刷新方式按照采樣時間異步刷新,不要求按總線周期同步刷新按照采樣時間異步刷新,不要求按總線周期同步刷新
IO映射支持按位訪問、按字節訪問、按字訪問,三種IO映射方式支持按位訪問、按字節訪問、按字訪問,三種IO映射方式

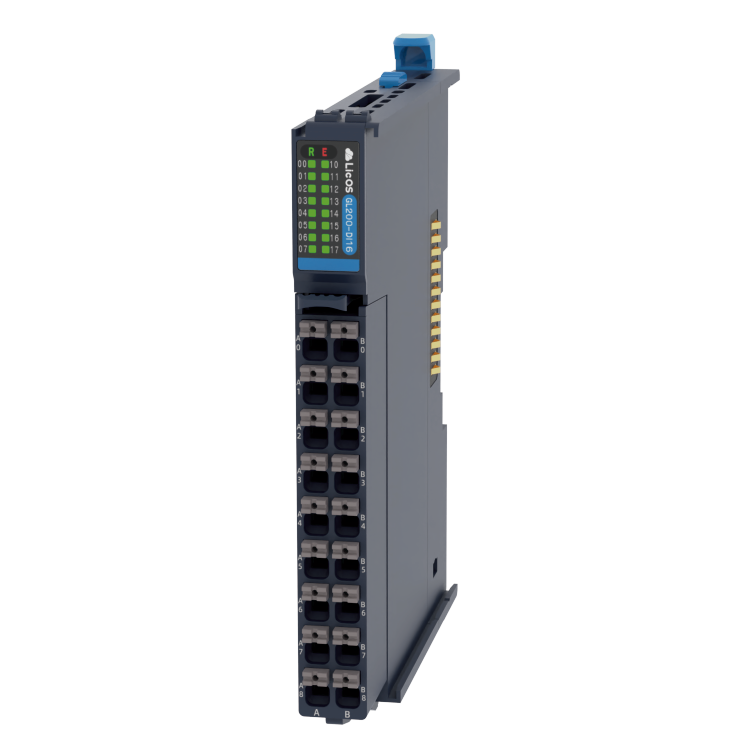

GL200系列數字量輸入模塊
產品型號GL200-DI16
訂貨號20030102
常規
產品迭代第五代
供電電源背板電源(模塊電源)5V DC (4.75V DC~5.25V DC)
端子電源(負載電源)
尺寸(W x H x D )mm12*105*85
重量74g
運行/儲存溫度-20℃~55℃/-40℃~70
相對濕度10%~90%RH ,無凝露
防護等級IP20
海拔3000m以下
認證信息CE 認證
技術參數
模塊類型數字量輸入
通道數量16
通道類型晶體管,源+漏型
輸入電壓等級24V DC (20.4V DC~28.8V DC)
模塊功耗5VDC/35mA
輸入電流(典型)4mA
濾波時間/
通道開斷ON 狀態>15V
OFF 狀態≤12V
硬件響應時間ON100us
OFF100us
隔離方式每個通道光電隔離
診斷 LED1x運行,1x故障,16x通道指示
過載保護/
熱插拔支持
軟件參數
通道邏輯電平配置不支持
獨立的通道使能配置不支持
診斷上報功能配置支持
停機模式下輸出不刷新,輸入在safeop支持刷新
I/O刷新方式自由運行刷新(保留同步刷新)
IO映射支持按位訪問、,按字節訪問、按字訪問,三種IO映射方式

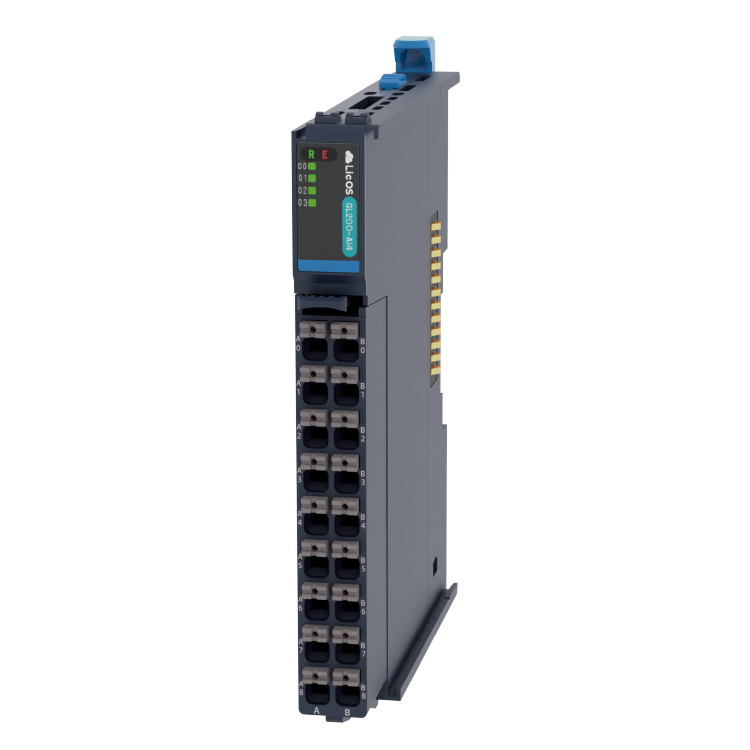

GL200系列模擬量輸入模塊
產品型號GL200-AI4
訂貨號20030416
常規
產品迭代第五代
供電電源背板電源(模塊電源)5V DC (4.75V DC~5.25V DC)
端子電源(負載電源)24V DC (20.4V DC~28.8V DC)
尺寸(W x H x D )mm12 *105 *85
重量74g
運行/儲存溫度-20℃~55℃/-40℃~70℃
相對濕度10%~90%RH,無凝露
防護等級IP20
海拔3000m 以下
認證信息CE 認證
技術參數
模塊類型模擬量輸入
通道數量4
分辨率16位
電壓輸入范圍±10V,±5V,0~10V,0~5V
阻抗110KΩ
精度(25℃)<0.1%F.S
極限±11V
電流輸入范圍4~20mA,0~20mA,20mA
阻抗250Ω
精度(25℃)<0.1%F.S
極限24mA
隔離方式通道間非隔離,系統側與現場側光電隔離,隔離耐壓≥3KVms
診斷方式現場側供電檢測,超量程檢測
診斷LED運行、故障、通信指示;信號輸入指示;通道量程指示
24V電源防反接支持
熱插拔支持
軟件參數
軟件輸入濾波時間支持,軟件可配置 1~255ms( 默認10ms)
診斷上報功能配置支持
超限檢測支持
峰值保持支持
I/O刷新方式自由運行刷新(保留同步刷新)
IO映射支持按位訪問、按字節訪問、按字訪問,三種IO映射方式
GL200系列模擬量輸出模塊
產品型號GL200-AQ4
訂貨號20030518
常規
產品迭代第五代
供電電源背板電源(模塊電源)5V DC (4.75V DC~5.25V DC)
端子電源(負載電源)24V DC (20.4V DC~28.8V DC)
尺寸(W x H x D )mm12 *105 *85
重量74g
運行/儲存溫度-20℃~55℃/-40℃~70℃
相對濕度10%~90%RH,無凝露
防護等級IP20
海拔3000m 以下
認證信息CE 認證
技術參數
模塊類型模擬量輸出
通道數量4
分辨率16位
電壓輸出范圍±10V,±5V,0~10V,0~5V
負載1KΩ
精度(25℃)<0.1%F.S
極限±10V
電流輸出范圍4~20mA,0~20mA
負載0Ω-1kΩ
精度(25℃)<0.1%F.S
極限22mA
隔離方式通道間非隔離,系統側與現場側光電隔離,隔離耐壓≥3KVms
輸出保護現場側供電檢測
診斷LED運行、故障、通信指示;信號輸出指示
24V 電源防反接支持
熱插拔支持
軟件參數
軟件輸入濾波時間/
診斷上報功能配置支持
超限檢測支持
峰值保持支持
I/O刷新方式自由運行刷新(保留同步刷新)
IO映射支持按位訪問、按字節訪問、按字訪問,三種IO映射方式

應用場景

3C電子

3C行業

包裝行業

包裝行業

倉儲物流

倉儲物流

紡織行業

紡織行業

風電行業

風電行業

港口行業

港口行業

公路隧道

公路隧道

管廊行業

管廊行業

航空航天

航空航天

環保行業

環保行業

機床

機床

軍工

軍工

鋰電池

鋰電池

農牧業

農牧業

起重機

起重機

汽車

汽車

污水處理

污水處理

印刷

印刷

基于Web的配置及HMI發布

WEB可視化配置與調試

無需安裝編程軟件便可通過Web工具對PLC實現網絡配置、I/O調試、程序下載、M區數據查看及修改、固件更新等,降低點位對接使用門檻,提高實施與運維效率。

WebVisu B/S架構HMI

集成 WebVisu功能,具備豐富的可視化元素,可在編程軟件中通過拖拽方式實現Web版HMI,可在任何設備上實現PLC設備WEB可視化。

WebVisu B/S架構HMI

兩個系統 無縫切換

LicOS Smart Control工業控制編程軟件

LicOS Smart Control工業控制編程軟件

符合IEC61131-3編程標準,支持PLCopen標準的6種編程語言:指令表(IL)、結構化文本(ST)、梯形圖(LD)、功能塊圖(FBD)、連續功能塊(CFC)和順序功能圖(SFC)。

LicOS PLCShop開放自動化工業編程套件

IEC 61499標準開放自動化工業編程套件是聯誠科技即將推出的基于IEC 61499標準的新一代開放自動化系統級開發平臺,旨在實現云、邊、端PLC節點可分布式部署、動態重構、可互操作的開放自動化系統解決方案。

LicOS PLCShop開放自動化工業編程套件

資料下載

文件名稱 文件類型 版本 文件格式 文件大小 上傳時間 操作
LicOS GL200系列IO模塊用戶手冊 用戶手冊 V 1.3 pdf 5.18 MB 2024-07-03 預覽下載
