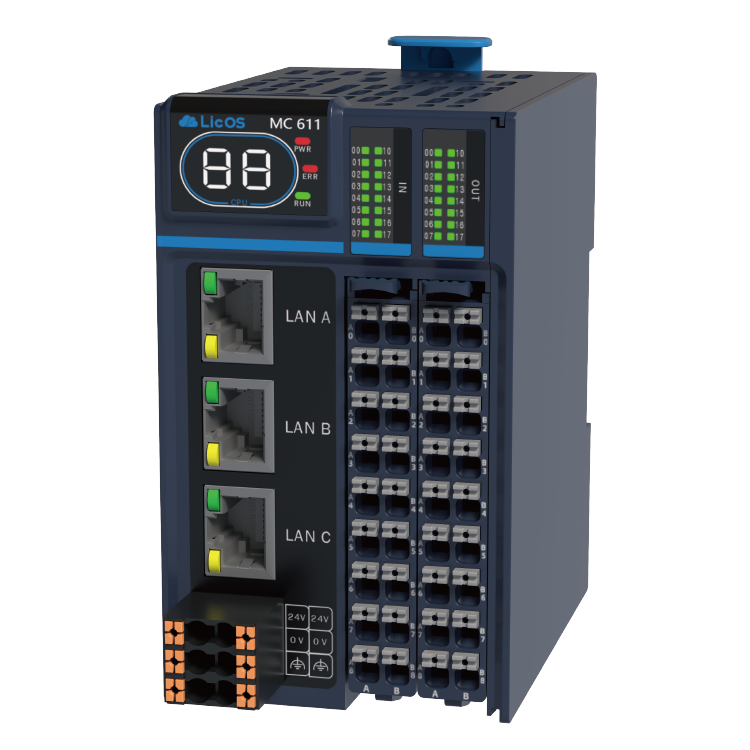

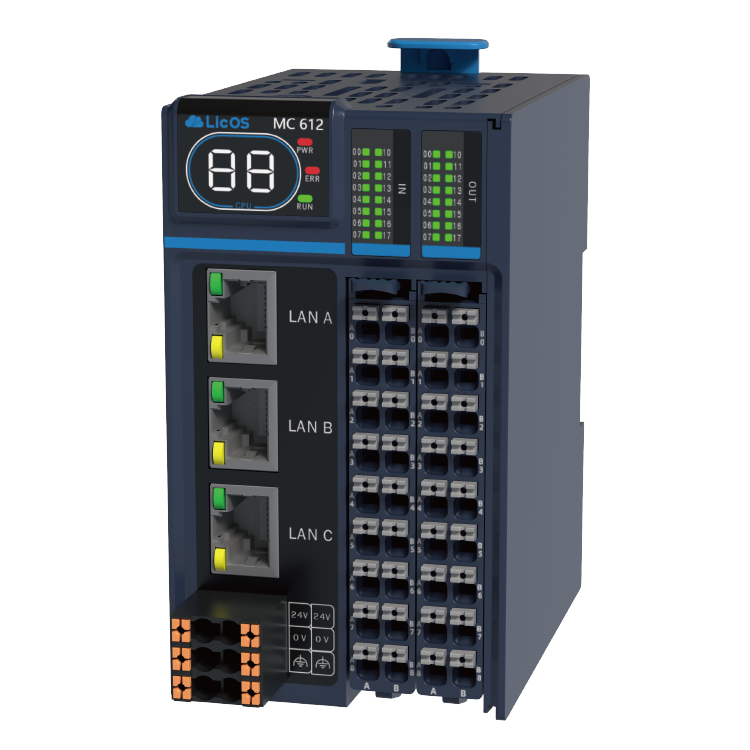

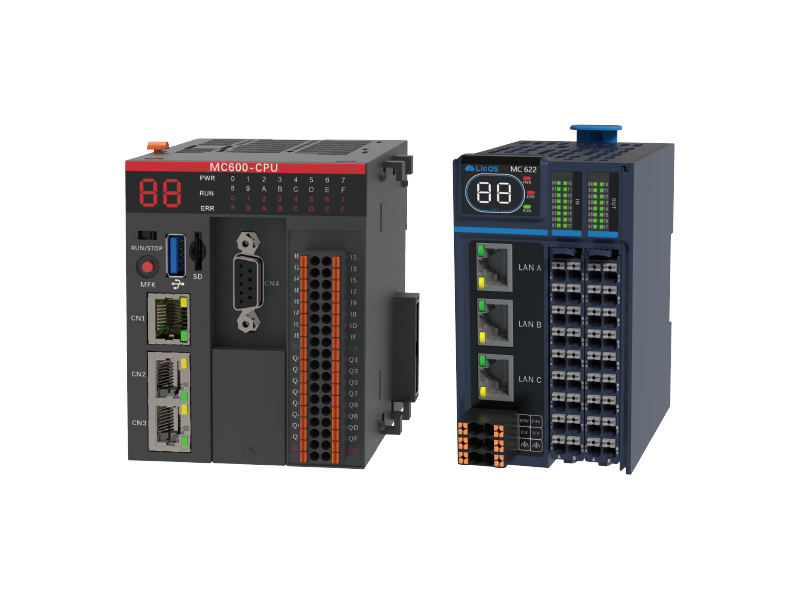

MC600是一款中型運動控制器，它提供穩定可靠、性能強大的混合式運動控制解決方案。
本體自帶多路IO通道，包括數字量輸入通道、數字量輸出通道。
本體集成標準RJ45以太網口，支持EtherCAT、EtherNet/IP、Profinet IO 、Modbus TCP、 CANopen 等工業現場總線，同時支持OPC UA、MQTT等物聯網通信協議；本體集成串行總線接口，支持RS485、CAN等工業串行總線，滿足工業現場互聯互通的設計需求。
| 項 | MC611-CPU3S310G1616D | MC611-CPU3S310G1616S | MC612-CPU3A310G1616D | MC612-CPU3A310G1616S | MC621-CPU3S310G1616D | MC621-CPU3S310G1616S | MC622-CPU3A310G1616D | MC622-CPU3A310G1616S | |
|---|---|---|---|---|---|---|---|---|---|
| 訂貨號 | 60080263 | 60080163 | 60080264 | 60080164 | 60080266 | 60080166 | 60080267 | 60080167 | |
| 常規 | |||||||||
| 產品迭代 | 第五代產品 | 第五代產品 | 第五代產品 | 第五代產品 | 第五代產品 | 第五代產品 | 第五代產品 | 第五代產品 | |
| 供電電源 | 24V DC ±20%(19.2V DC~ 33V DC) | 24V DC ±20%(19.2V DC~ 33V DC) | 24V DC ±20%(19.2V DC~ 33V DC) | 24V DC ±20%(19.2V DC~ 33V DC) | |||||
| 尺寸（W x H x D） | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | 60x105x85 mm | |
| 重量 | 約305g | 約305g | 約305g | 約305g | 約305g | 約305g | 約305g | 約305g | |
| 工作環境溫度 | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | -20℃ ~ 55℃ | |
| 工作環境濕度 | 10%~90%RH,無凝露 | 10%~90%RH,無凝露 | 10%~90%RH,無凝露 | 10%~90%RH,無凝露 | 10%~90%RH,無凝露 | 10%~90%RH,無凝露 | 10%~90%RH,無凝露 | 10%~90%RH,無凝露 | |
| 防護等級 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | |
| 海拔 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | 3000m以下 | |
| 認證信息 | CE 認證 | CE 認證 | CE 認證 | CE 認證 | CE 認證 | CE 認證 | CE 認證 | CE 認證 | |
| 技術參數 | |||||||||
| 存儲器 | 程序 | 128M | 128M | 128M | 128M | 128M | 128M | 128M | 128M |
| 數據 | 128M | 128M | 128M | 128M | 256M | 256M | 256M | 256M | |
| 掉電保持 | 4 M | 4 M | 4 M | 4 M | 4 M | 4 M | 4 M | 4 M | |
| 可擴展存儲器 | 最大32GB ，可存儲用戶程序和數據、數據更新、用戶程序更新、固件更新 | 最大32GB ，可存儲用戶程序和數據、數據更新、用戶程序更新、固件更新 | 最大32GB ，可存儲用戶程序和數據、數據更新、用戶程序更新、固件更新 | 最大32GB ，可存儲用戶程序和數據、數據更新、用戶程序更新、固件更新 | |||||
| 位指令處理速度 | 2ns | 2ns | 2ns | 2ns | 2ns | 2ns | 2ns | 2ns | |
| 診斷LED | 1x電源,1x運行,1x故障 | 1x電源,1x運行,1x故障 | 1x電源,1x運行,1x故障 | 1x電源,1x運行,1x故障 | |||||
| RTC 內部時鐘 | 內置可充電RTC時鐘電池 | 內置可充電RTC時鐘電池 | 內置可充電RTC時鐘電池 | 內置可充電RTC時鐘電池 | |||||
| CPU本體集成IO | 數字量輸入 | 16x晶體管（源+漏），支持高速中斷 | 16x晶體管（源+漏），支持高速中斷 | 16x晶體管（源+漏），支持高速中斷 | 16x晶體管（源+漏），支持高速中斷 | ||||
| 數字量輸出 | 16x晶體管（漏）,應用停止時,支持清零、保持、預設功能 | 16x晶體管（源）,應用停止時,支持清零、保持、預設功能 | 16x晶體管（漏）,應用停止時,支持清零、保持、預設功能 | 16x晶體管（源）,應用停止時,支持清零、保持、預設功能 | 16x晶體管（漏）,應用停止時,支持清零、保持、預設功能 | 16x晶體管（源）,應用停止時,支持清零、保持、預設功能 | 16x晶體管（漏）,應用停止時,支持清零、保持、預設功能 | 16x晶體管（源）,應用停止時,支持清零、保持、預設功能 | |
| 擴展能力 | 遠程機架 | 127 | 127 | 127 | 127 | 127 | 127 | 127 | 127 |
| 模塊數量 | 2032 | 2032 | 2032 | 2032 | 2032 | 2032 | 2032 | 2032 | |
| 兼容IO系列 | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | GL200系列IO | |
| 熱備能力 | 雙電源冗余 | √ | √ | √ | √ | √ | √ | √ | √ |
| 模塊熱插拔 | √ | √ | √ | √ | √ | √ | √ | √ | |
| 通信接口 | 以太網口 | 3(LAN A和LAN B為10/100Mbps交換機網口,LAN C為10/100Mbps獨立網口) | 3(LAN A為100/1000Mbps獨立網口,LAN B和LAN C為10/100Mbps獨立網口) | 3(LAN A和LAN B為10/100Mbps交換機網口,LAN C為10/100Mbps獨立網口) | 3(LAN A為100/1000Mbps獨立網口,LAN B和LAN C為10/100Mbps獨立網口) | ||||
| 串口 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | 2xRS485,1xRS232 | |
| CAN口 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 通信協議 | Ethernet | TCP/IP,UDP,OPC UA Server,MQTT,Socket | TCP/IP,UDP,OPC UA Server,MQTT,Socket | TCP/IP,UDP,OPC UA Server,MQTT,Socket | TCP/IP,UDP,OPC UA Server,MQTT,Socket | ||||
| EtherCAT | √ | √ | √ | √ | √ | √ | √ | √ | |
| Ethernet/lP | EtherNet/IP Scanner，EtherNet/IP Adapter | EtherNet/IP Scanner，EtherNet/IP Adapter | EtherNet/IP Scanner，EtherNet/IP Adapter | EtherNet/IP Scanner，EtherNet/IP Adapter | |||||
| Profinet/IO | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | |
| CANopen | 主 | 主 | 主 | 主 | 主 | 主 | 主 | 主 | |
| Modbus TCP | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | |
| Modbus RTU | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | 主/從 | |
| 自由協議 | 串口自由協議 | 串口自由協議 | 串口自由協議 | 串口自由協議 | 串口自由協議 | 串口自由協議 | 串口自由協議 | 串口自由協議 | |
| 網絡透?jìng)?/td> | 串口網絡透?jìng)?/td> | 串口網絡透?jìng)?/td> | 串口網絡透?jìng)?/td> | 串口網絡透?jìng)?/td> | 串口網絡透?jìng)?/td> | 串口網絡透?jìng)?/td> | 串口網絡透?jìng)?/td> | 串口網絡透?jìng)?/td> | |
| 運動控制能力 | 32個EtherCAT總線軸 | 32個EtherCAT總線軸 | 32個EtherCAT總線軸 | 32個EtherCAT總線軸 | 64個EtherCAT總線軸 | 64個EtherCAT總線軸 | 64個EtherCAT總線軸 | 64個EtherCAT總線軸 | |
| 操作系統 | Linux | Linux | Linux | Linux | Linux | Linux | Linux | Linux | |
| 編程環境 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | Smart Control V5.0 | |
| 編程語言 | 支持IEC61131-3標準編程語言（LD/FBD/IL/ST/SFC/CFC ） | 支持IEC61131-3標準編程語言（LD/FBD/IL/ST/SFC/CFC ） | 支持IEC61131-3標準編程語言（LD/FBD/IL/ST/SFC/CFC ） | 支持IEC61131-3標準編程語言（LD/FBD/IL/ST/SFC/CFC ） | |||||
| WebVisu | √ | √ | √ | √ | √ | √ | √ | √ | |

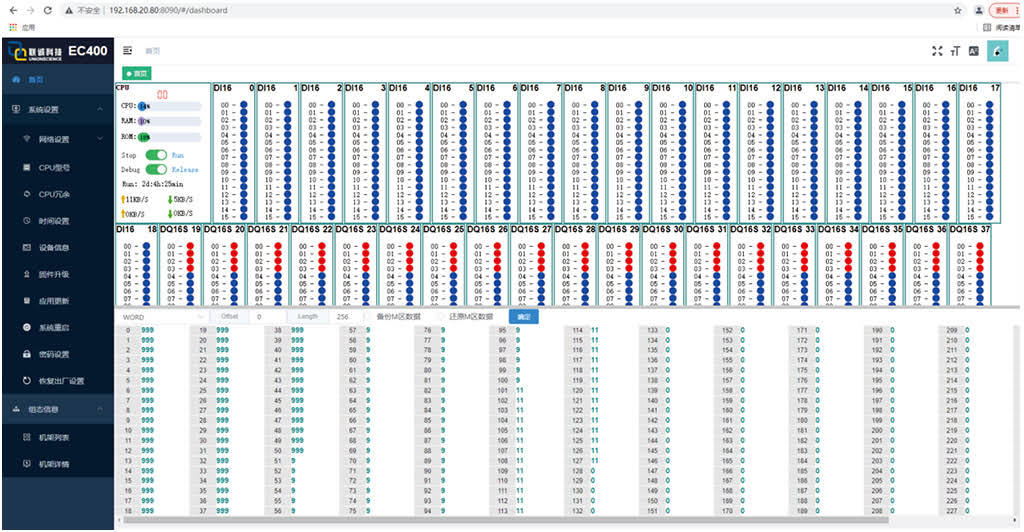

無需安裝編程軟件便可通過Web工具對PLC實現網絡配置、I/O調試、程序下載、M區數據查看及修改、固件更新等，降低點位對接使用門檻，提高實施與運維效率。

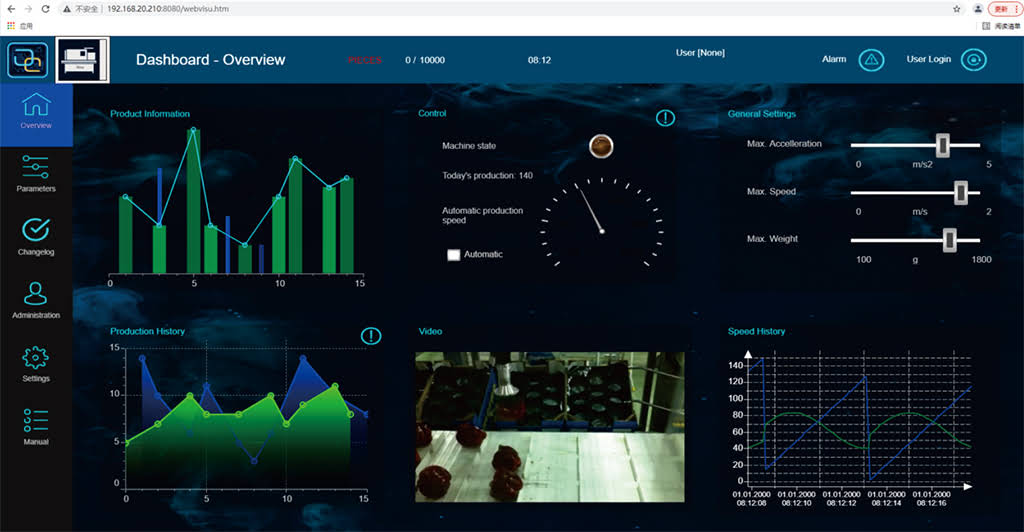

集成 WebVisu功能，具備豐富的可視化元素，可在編程軟件中通過拖拽方式實現Web版HMI，可在任何設備上實現PLC設備WEB可視化。

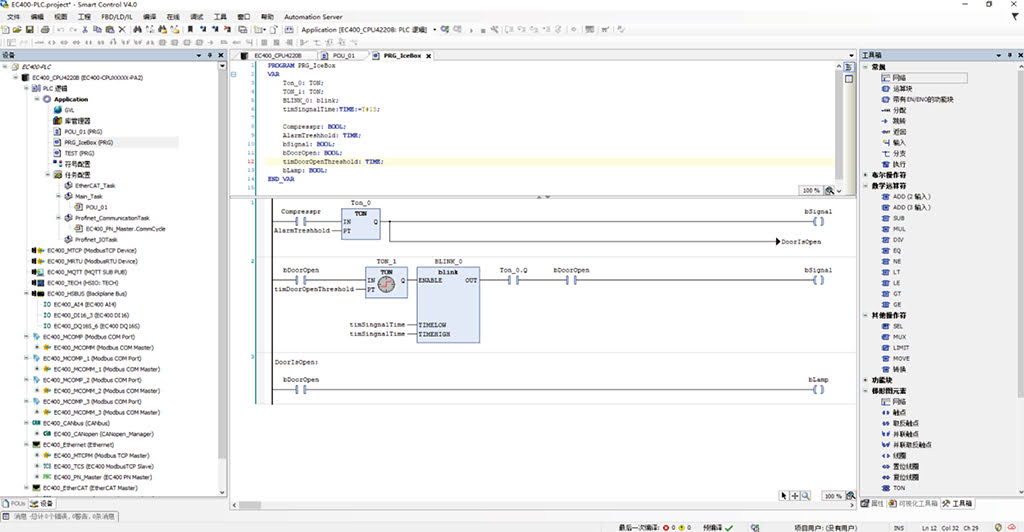

符合IEC61131-3編程標準，支持PLCopen標準的6種編程語言：指令表(IL)、結構化文本(ST)、梯形圖(LD)、功能塊圖(FBD)、連續功能塊(CFC)和順序功能圖(SFC)。

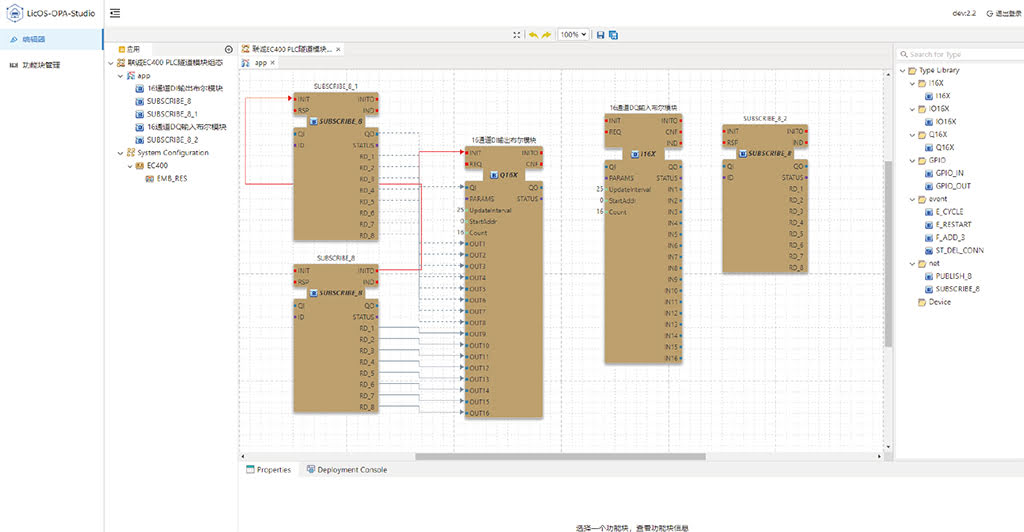

IEC 61499標準開放自動化工業編程套件是聯誠科技即將推出的基于IEC 61499標準的新一代開放自動化系統級開發平臺，旨在實現云、邊、端PLC節點可分布式部署、動態重構、可互操作的開放自動化系統解決方案。

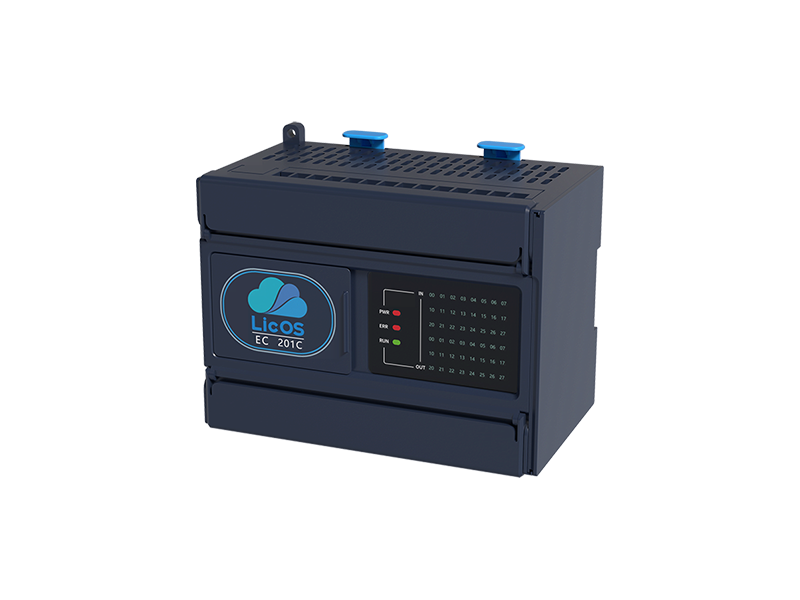

EC200系列CPU是一款高性能小型PLC，充分發揮小型機的單體優勢，以超值的性價比為用戶小型控制系統提供解決方案。
了解更多+

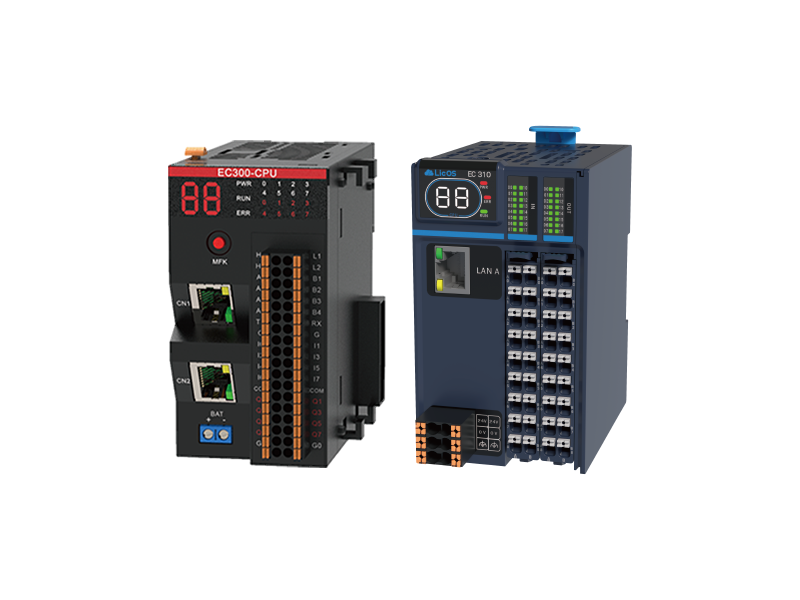

EC300系列CPU是一款中型PLC，通信接口豐富且拓展性強，為過程控制領域的中小型設備和系統提供穩定、可靠和高性價比的解決方案。
了解更多+

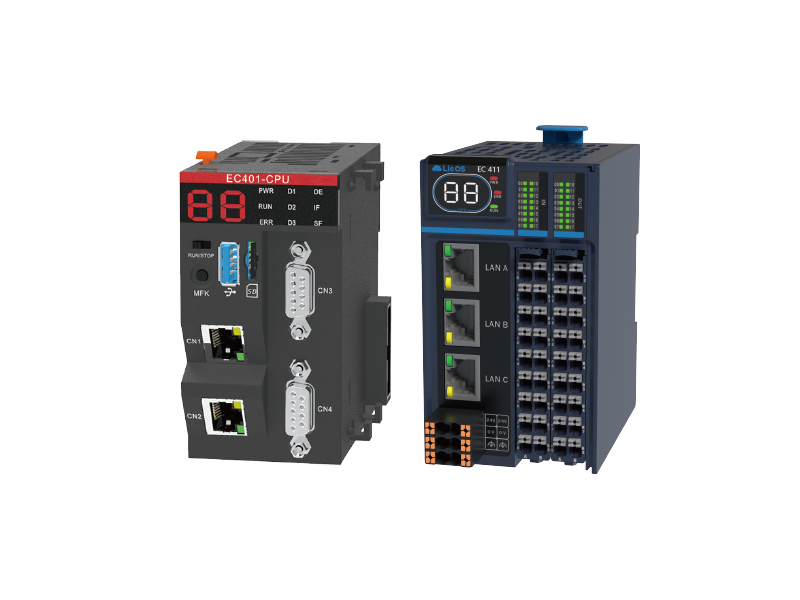

EC400系列CPU是一款大型PLC，具有豐富的通信接口和強大的拓展性，支持雙CPU和雙PLC冗余，為過程控制領域的大型系統提供穩定、可靠和高性價比的解決方案。
了解更多+

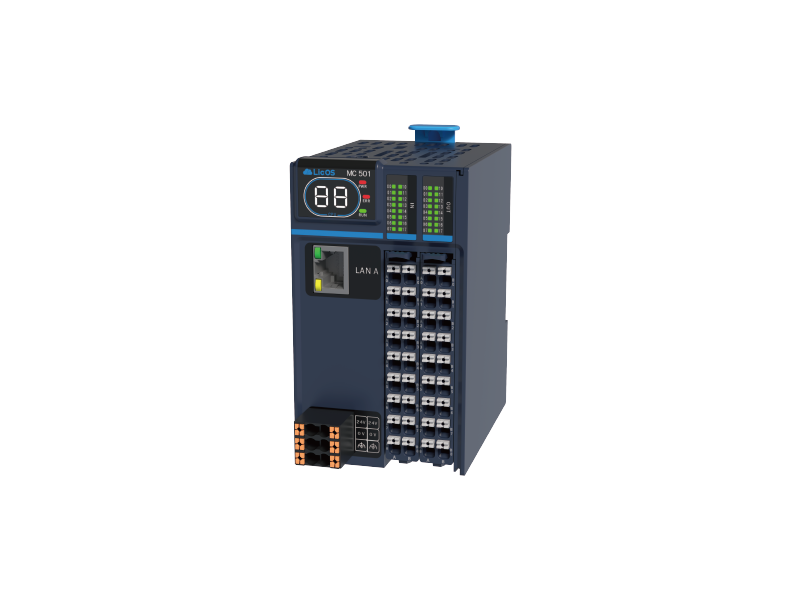

LicOS MC500是一款小型運動控制器，支持總線軸和脈沖軸，在16軸以內或者總線+脈沖混合運動控制場景中，MC500提供穩定可靠、高性價比的混合式運動控制解決方案。
了解更多+

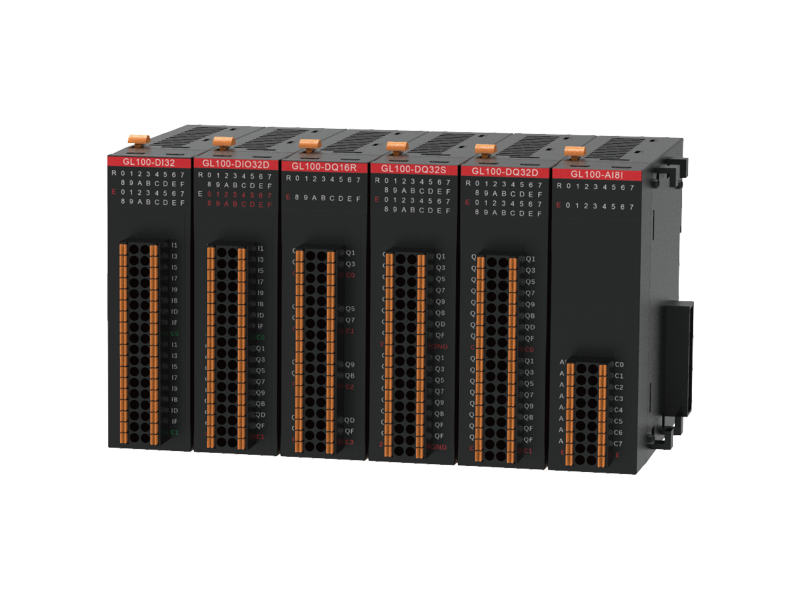

GL100系列IO系統以全面覆蓋的模塊類型、高分辨率信號處理和靈活的工程組態能力，為用戶提供定制化解決方案，滿足多樣化的工業自動化需求。
了解更多+

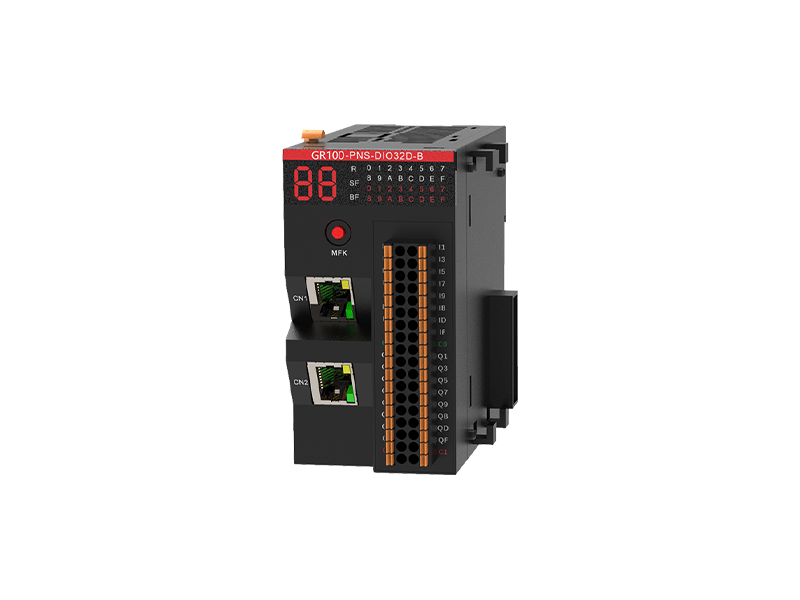

LicOS GR100系列耦合器支持EtherCAT和PROFINET雙協議，兼容主流設備，適配GL100系列IO模塊，提供全面的通道級診斷功能，實現高效系統構建與故障響應。
了解更多+

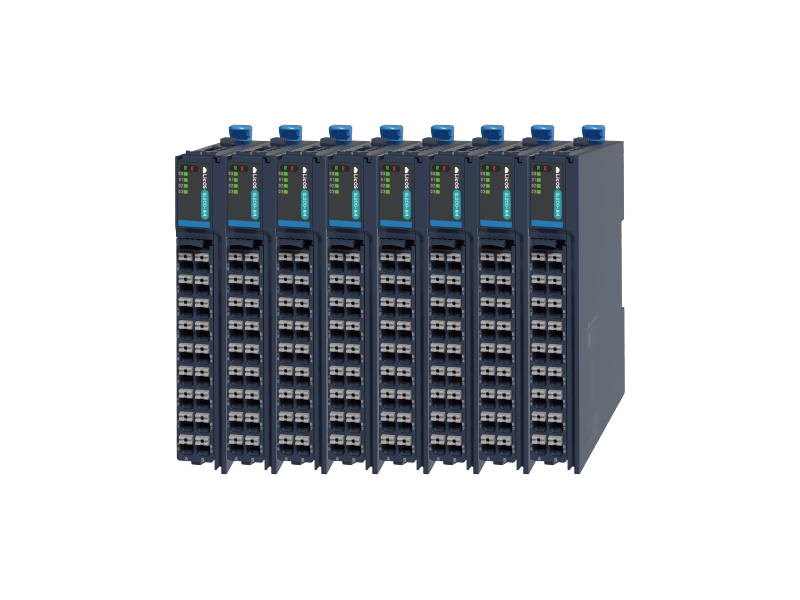

GL200系列IO系統以其豐富的模塊種類、小巧便利的刀片式設計、高分辨率信號采集和實時反饋能力，為自動化行業提供穩定可靠的解決方案。
了解更多+

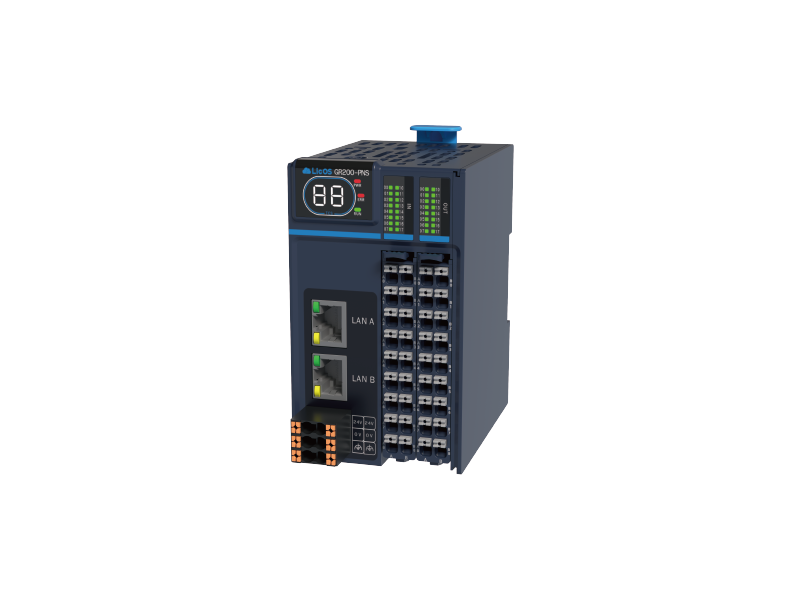

GR200系列耦合器，支持EtherCAT與Profinet，實現遠程機架擴展，配備24V冗余電源和16通道數字I/O，簡化工控自動化集成。
了解更多+

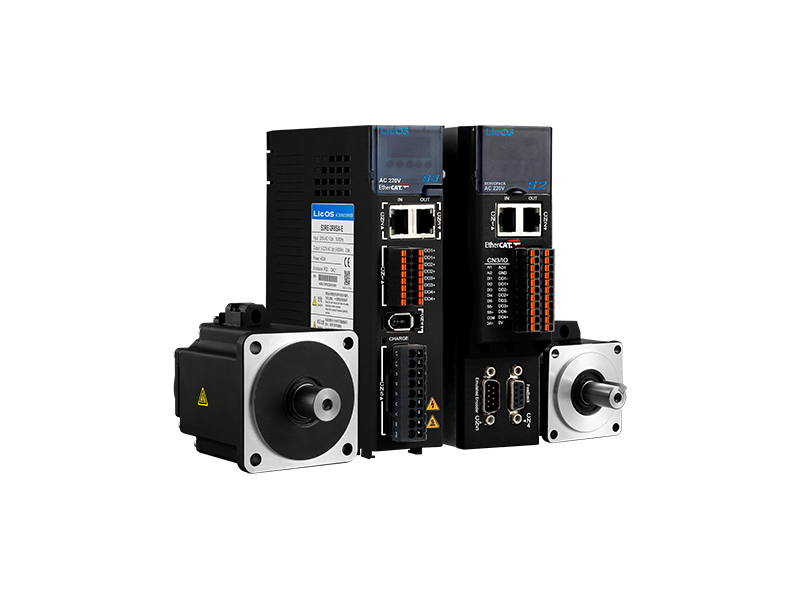

S2系列伺服驅動器，以全新設計和精巧外觀，結合LSM系列伺服電機，提供全面的驅動控制解決方案，實現位置、速度和扭矩的精確切換，確保性能卓越和用戶體驗的便捷與靈活。
了解更多+

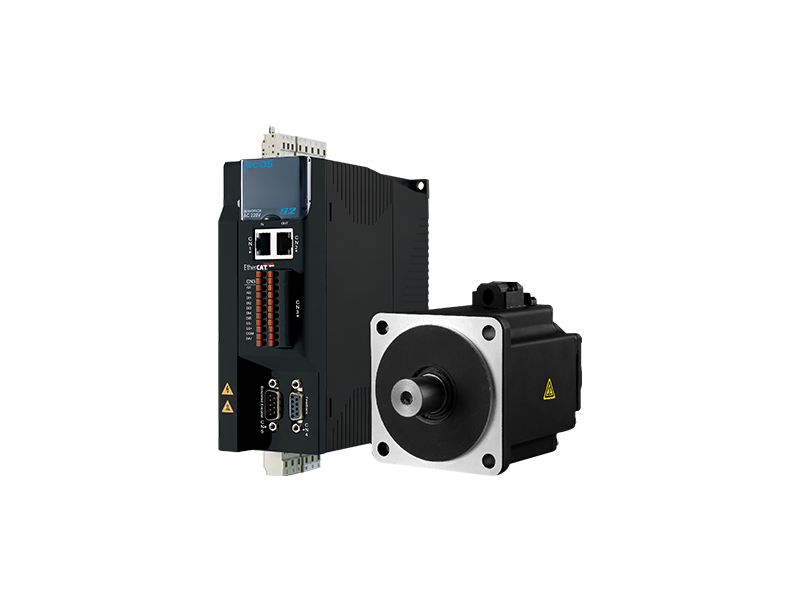

S3系列伺服驅動器以其比S2更緊湊的體積，專為狹窄空間設計，與LSM系列伺服電機的無縫配合，提供適用于各種驅動應用的高性能解決方案，實現靈活的位置、速度和扭矩控制，確保用戶享有卓越性能和穩定可靠的操作體驗。
了解更多+

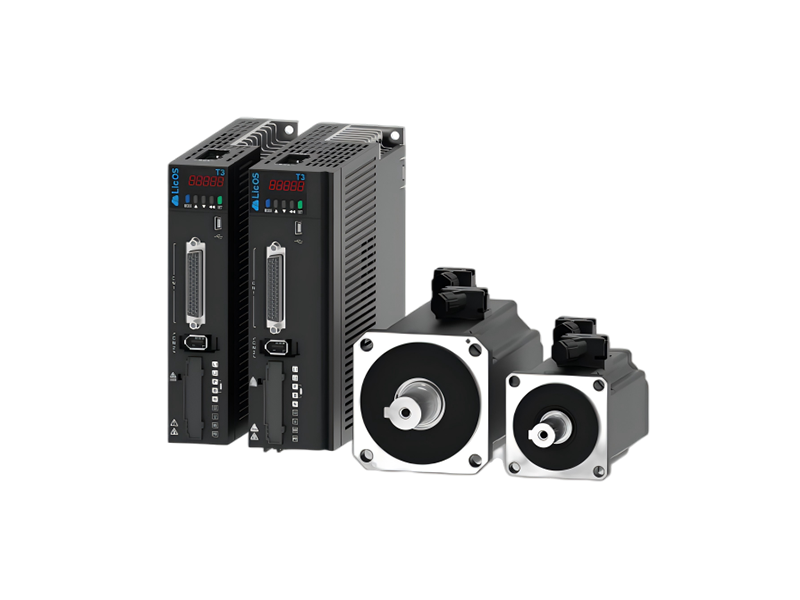

LicOS T3系列脈沖型伺服是新一代高性能伺服驅動器，可實現亞微米級別的位置控制精度，可大幅提升工業自動化設備的精座，速度、效率和穩定性。具備通用化和平臺化兩大特點，支持RS485通信，功率范圍涵蓋200W~1000VV。
了解更多+

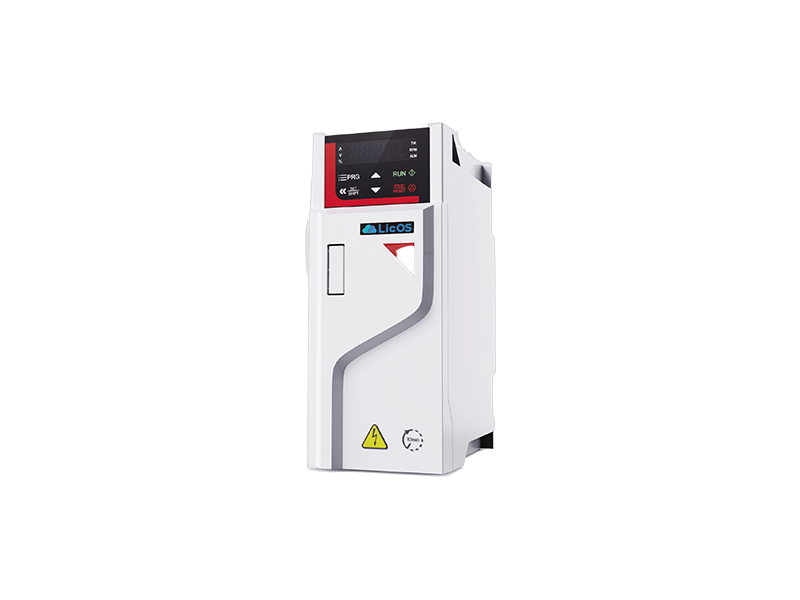

LicOS D3系列是聯誠科技新一代高性能矢量型變頻器采用先進的電機控制算法，支持交流異步電機、永磁同步電機和同步磁阻電機控制。具有高可靠、高性能、擴展能力強、支持多傳、易組柜等特點。
