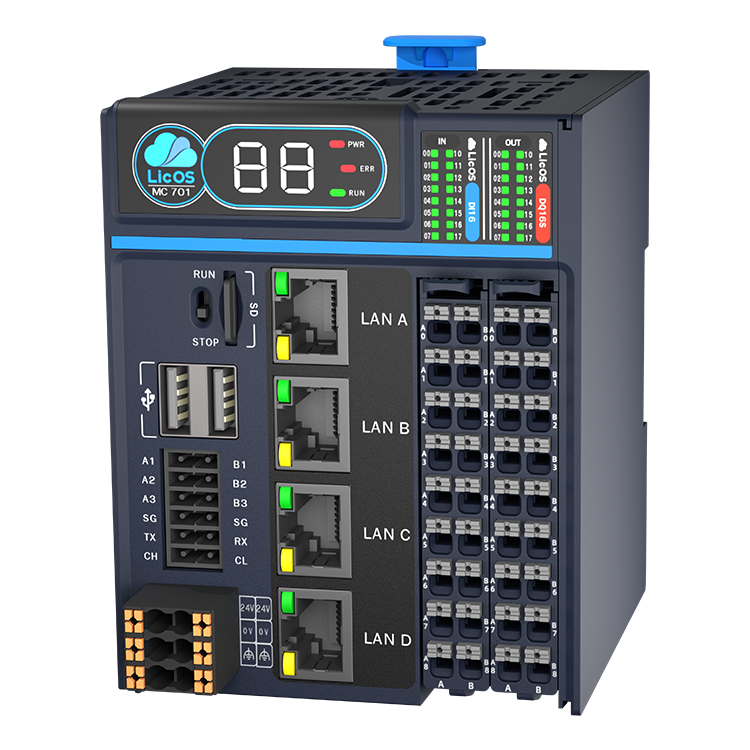

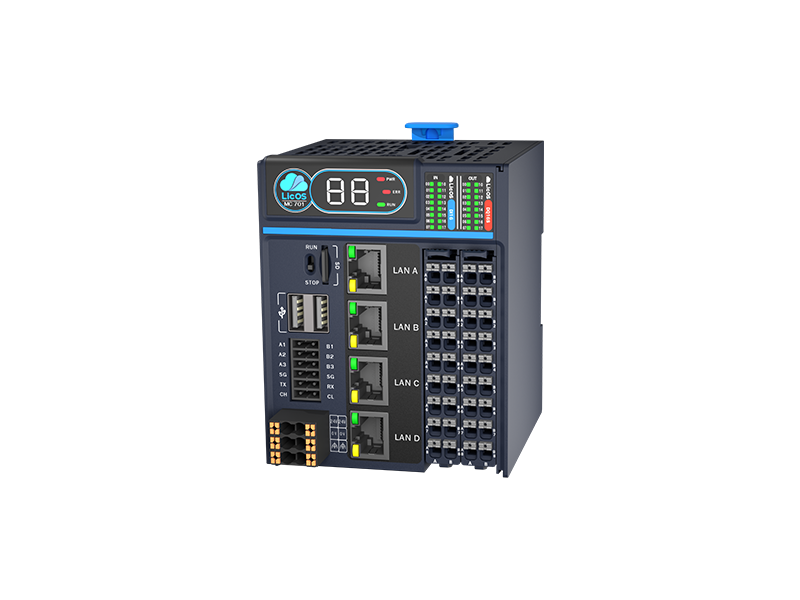

MC700是專門針對高難度、高精度要求的復雜運動控制系統或設備打造的一款產品，它擁有極強的算力和實時性保證。
本體自帶多路I/O通道，包括數字量輸入通道、數字量輸出通道。
本體集成標準RJ45以太網口，支持EtherCAT、EtherNet/IP、Profinet IO 、Modbus TCP、 CANopen等工業現場總線，同時支持OPC UA、MQTT等物聯網通信協議；本體集成串行總線接口，支持RS485、CAN等工業串行總線，滿足工業現場互聯互通的設計需求。
| 產品型號 | MC701-CPU4A410G1616D | MC701-CPU4A410G1616S | |
|---|---|---|---|
| 訂貨號 | 70080273 | 70080173 | |
| 常規 | |||
| 代 | 第五代產品 | 第五代產品 | |
| 供電電源 | 24V DC (19.2V AC ~ 33V AC) | 24V DC (19.2V AC ~ 33V AC) | |
| 尺寸（ W x H x D） | 82.5*105.0 *85.0mm | 82.5*105.0 *85.0mm | |
| 重量 | 380g | 380g | |
| 運行/儲存溫度 | -20℃～55℃/-40℃～70℃ | -20℃～55℃/-40℃～70℃ | |
| 相對濕度 | 10%～90%RH ，無凝露 | 10%～90%RH ，無凝露 | |
| 防護等級 | IP 20 | IP 20 | |
| 海拔 | ≤3000m | ≤3000m | |
| 認證信息 | CE認證 | CE認證 | |
| 技術參數 | |||
| 存儲器 | 程序 | 256M | 256M |
| 數據 | 512M | 512M | |
| 掉電保持 | 8M | 8M | |
| 可擴展存儲器 | 最大32GB，可存儲用戶程序和數據、數據更新、用戶程序更新、固件更新 | ||
| 位指令處理速度 | 2ns | 2ns | |
| 診斷LED | 1x電源，1x運行，1x故障 | 1x電源，1x運行，1x故障 | |
| RTC | 抽拉式電池倉可更換RTC時鐘電池（用戶自備型號為CR1220的電池） | ||
| CPU本體集成IO | 數字量輸入 | 16 x 晶體管（源+漏）支持5kHz高速中斷 | 16 x 晶體管（源+漏）支持5kHz高速中斷 |
| 數字量輸出 | 16 x 晶體管（漏），應用停止時，支持清零、保持、預設功能 | 16 x 晶體管（源），應用停止時，支持清零、保持、預設功能 | |
| 擴展能力 | 主機架模塊 | 16 | 16 |
| 遠程機架 | 256 | 256 | |
| 模塊數量 | 4096 | 4096 | |
| 兼容IO系列 | GL200 | GL200 | |
| 熱備能力 | 雙電源冗余 | √ | √ |
| 模塊熱插拔 | √ | √ | |
| 通信接口 | 以太網口 | LAN A & LAN B為10/1000Mbps Ethernet口，LAN C & LAN D為10/100Mbps EtherCAT口 | |
| 串口 | 3xRS485；1xRS232 | 3xRS485；1xRS232 | |
| CAN口 | 1 | 1 | |
| 通信協議 | Ethernet | TCP/IP，UDP，OPC UA Server，MQTT，Socket | TCP/IP，UDP，OPC UA Server，MQTT，Socket |
| EtherCAT | √ | √ | |
| Ethernet/IP | EtherNet/IP Scanner、EtherNet/IP Adapter | EtherNet/IP Scanner、EtherNet/IP Adapter | |
| Profinet/IO | 主/從 | 主/從 | |
| CANopen | 主 | 主 | |
| Modbus TCP | 主/從 | 主/從 | |
| Modbus RTU | 主/從 | 主/從 | |
| Modbus UDP | 主/從 | 主/從 | |
| 自由協議 | 串口自由協議 | 串口自由協議 | |
| 網絡透傳 | 串口網絡透傳 | 串口網絡透傳 | |
| EtherCAT雙主站 | 支持 | 支持 | |
| EtherCAT主站冗余 | 支持 | 支持 | |
| EtherCAT 運動控制參數 | 128個EtherCAT總線軸 | 128個EtherCAT總線軸 | |
| 操作系統 | Linux | Linux | |
| 編程環境 | Smart Control V5.0 | Smart Control V5.0 | |
| 編程語言 | 支持IEC61131-3標準編程語言（LD/FBD/IL/ST/SFC/CFC） | 支持IEC61131-3標準編程語言（LD/FBD/IL/ST/SFC/CFC） | |
| 可視化 | Webvisu（網頁可視化） | Webvisu（網頁可視化） | |
無需安裝編程軟件便可通過Web工具對PLC實現網絡配置、I/O調試、程序下載、M區數據查看及修改、固件更新等，降低點位對接使用門檻，提高實施與運維效率。
集成 WebVisu功能，具備豐富的可視化元素，可在編程軟件中通過拖拽方式實現Web版HMI，可在任何設備上實現PLC設備WEB可視化。
符合IEC61131-3編程標準，支持PLCopen標準的6種編程語言：指令表(IL)、結構化文本(ST)、梯形圖(LD)、功能塊圖(FBD)、連續功能塊(CFC)和順序功能圖(SFC)。
IEC 61499標準開放自動化工業編程套件是聯誠科技即將推出的基于IEC 61499標準的新一代開放自動化系統級開發平臺，旨在實現云、邊、端PLC節點可分布式部署、動態重構、可互操作的開放自動化系統解決方案。
